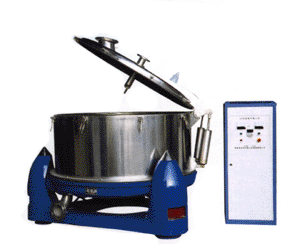

[吊袋离心机产品结构原理]
SD吊袋离心机是一种密闭型程序作业、间歇操作、吊袋异地卸料的过滤设备。物料由上部加入转鼓,在离心力场作用下,液相穿过过滤介质排出机外,固相物截留在转鼓内,停机后将拦液盖和滤带一同吊出,到指定地点卸料。具有容量大、效率高、操作简便、卸料快捷、保安性能好、环境洁净、劳动强度低等特点。
SDJ型吊袋离心机为洁净型离心机,严格按照GMP卫生标准生产,符合GMP标准要求。
[吊袋离心机用途和特点]
吊袋型离心机适合过滤离心含固相颗粒≥0.01毫米的悬浮液,特别适用于有毒、易燃物料的过滤,广泛用于化工、制药、食品、轻工等行业。例如:石膏、硫胺、芒硝、硫酸铁、硫酸铜、硫酸镍、氯化钾、醋酸、硼砂、苏打、橡胶添加剂,染料、塑料原料,肥皂、油脂、各种树脂、食盐、味精、食品添加剂、淀粉制糖、维生素、抗生素、除草剂、驱虫剂、铜、锌、铝等矿粉脱水等。
[吊袋型离心机定货须知]
◎材质:与物料接触部分可为普通不锈钢、特殊不锈钢、碳素钢、衬塑、钛合金等。
◎驱动方式:电磁调速电机驱动、普通电机或防爆电机的变频驱动等。
◎制动方式:机械制动或电制动等。
◎机盖形式:密闭式大翻盖等。
◎开盖方式:液动、气动、电动或机械平衡器等
◎机座形式:SD系列为有基础或无基础型,LD系列均是无基础。
◎电控方式:半自动、全自动或PLC程序控制等。
◎可按GMP规范设计、制造。
[吊袋离心机>技术參数]
型号
|
转数
|
电动机功率kw
|
分离因数
|
整机
重量 kg |
外形尺寸
(长×宽×高)mm |
开盖极限高度mm
|
|||||
直径mm
|
高度mm
|
拦液板口径mm
|
转速
r/min |
工作容积L
|
装料限重kg
|
||||||
SD/SDJ800 | 800 | 400 | 560 | 1200 | 90 | 120 | 7.5 | 645 | 1380 | 1690×1380×1150 | 2280 |
SD/SDJ1000 | 1000 | 450 | 720 | 1000 | 150 | 200 | 11 | 560 | 2300 | 1890×1550×1150 | 2590 |
SD/SDJ1200 | 1200 | 500 | 900 | 800 | 250 | 270 | 15 | 431 | 2800 | 2200×1720×1350 | 2850 |
SD/SDJ1250 | 1250 | 520 | 950 | 950 | 280 | 400 | 18.5 | 631 | 3800 | 2350×1750×1300 | 2850 |
SD/SDJ1500 | 1500 | 550 | 1100 | 850 | 450 | 600 | 22 | 607 | 4800 | 2900×2250×1600 | 3400 |
SD/SDJ1800 | 1800 | 600 | 1400 | 700 | 600 | 800 | 30 | 494 | 7200 | 3170×2540×1770 | 3700 |

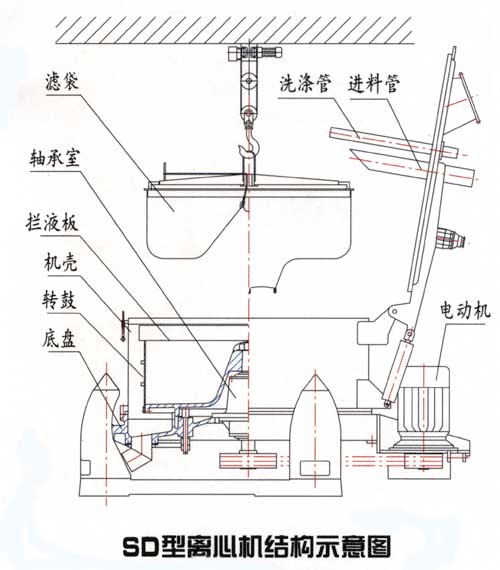

[结构示意图]
[安装尺寸]
机 型
|
D
|
S
|
h1
|
h2
|
b
|
f
|
M
|
L
|
B
|
SD 800 |
1236
|
1070
|
120
|
500
|
100
|
20
|
500
|
360
|
|
SD 1000 |
1478
|
1280
|
120
|
500
|
100
|
20
|
500
|
400
|
|
SD 1200 |
1640
|
1420
|
130
|
600
|
120
|
20
|
600
|
450
|
|
SD 1250 |
1640
|
1420
|
130
|
600
|
130
|
24
|
600
|
475
|
|
SD 1500 |
2032
|
1760
|
200
|
700
|
150
|
24
|
700
|
500
|
